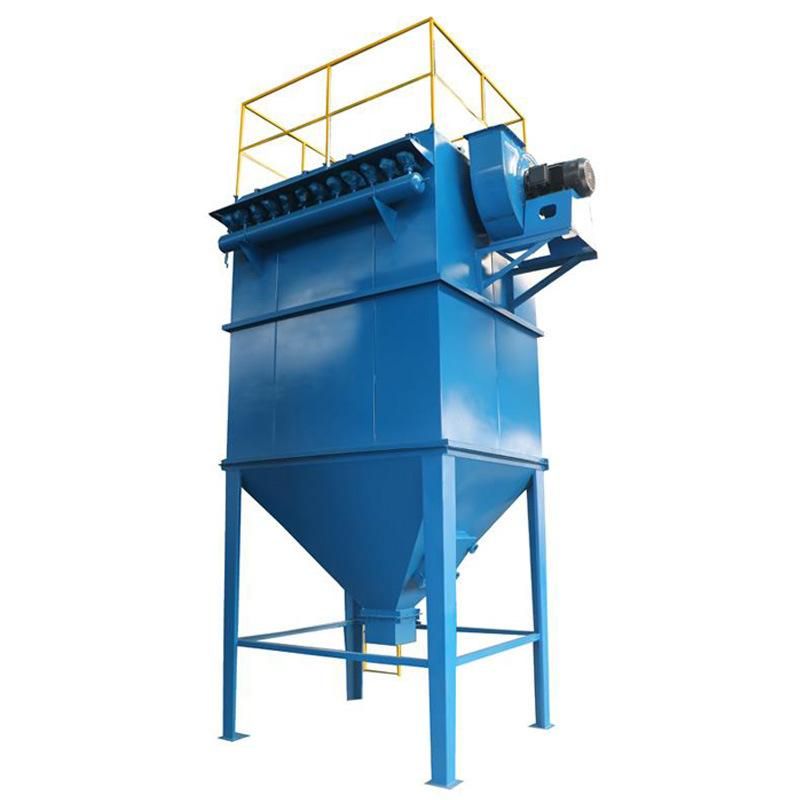

DMC型脉冲单机布袋除尘器
DMC型脉冲单机布袋除尘器属于机械抖动型除尘器,可以将气流中的粉尘以及颗粒进行收集和分离,主要采用机械振打方式进行清灰,该脉喷单机除尘器除尘器可配抛丸机,及砂机、粉碎机、筛砂机、混砂机等粉尘浓度较高的设备除尘,实践证明运行稳定,噪音小,除尘效率高,操作维修方便。脉喷单机除尘器主要由外壳体、高压风机、过滤布袋、集尘抽屉、腹腔室、进风管、风道、电路装置等组成。
脉冲单机布袋除尘器基本结构由风机、过滤器和集尘器三个部分组成,各部件都安装在一个立式框架内,钢板壳体,烘漆防锈,运行可靠,使用方便。脉喷单机除尘器风机采用离心风机,风量大,风压高,并采用消声措施,噪音小。过滤器采用扁布袋组,每个布袋内装有弹簧钢丝网,过滤效果好。清灰机构采用电动机带动偏心轮、连杆使布袋抖动而 沾在滤袋表面的粉尘。此脉喷单机除尘器除尘器设有检修门,方便检修和换袋。
产品规格
本系列除尘器暂时有六个规格,每种规格又可分为标准带灰斗式A型和敞开法兰式(无灰斗)B型二种。其结构主要由过滤室、滤袋、净气室、灰斗、卸灰阀、脉冲喷吹装置、电控箱等组成,箱体全部采用焊接结构,检修门用泡沫橡胶条密封,保证除尘器严密不漏风。
产品造型
该单机有32、48、64、80、96、112六种规格分为两种安装形式,以满足不同场合的使用要求,具体型号说明如下:
DMC-32(AB)
D——单机除尘器
MC——脉喷式
-32——滤袋条数32条
(AB)——A:带灰斗和卸灰阀 B:法兰式
工作原理
含尘气体由进气口进入灰斗、式通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气室排气口,由风机排走。粉尘积附在滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不超过1200Pa,袋除尘吕能断续工作,需定期 滤袋上粉尘。清灰是由程序控制器定时顺序起动脉冲阀,使包内压缩空气(0.5~0.7MPa)由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气 (称二次风),进入滤袋使滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,附于袋表的粉尘迅速脱离滤袋落入灰斗(或灰仓),粉尘由卸灰阀排出,达到清灰的目的。

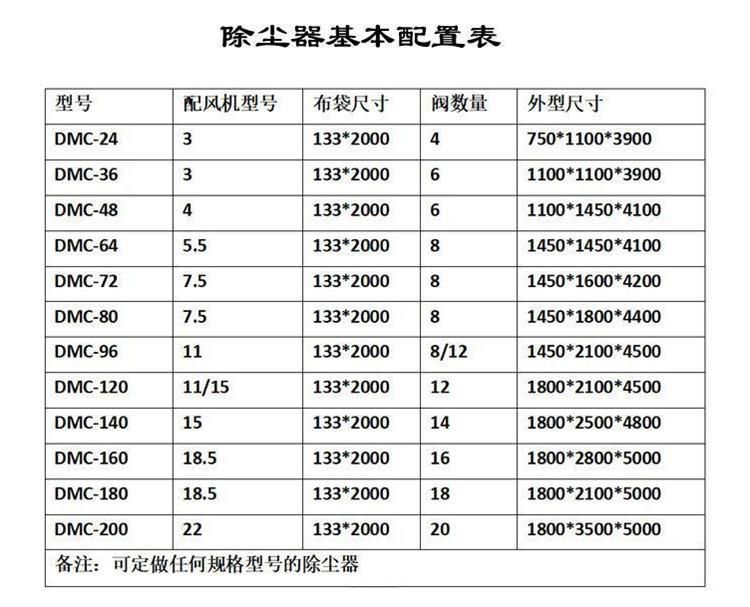

技术参数

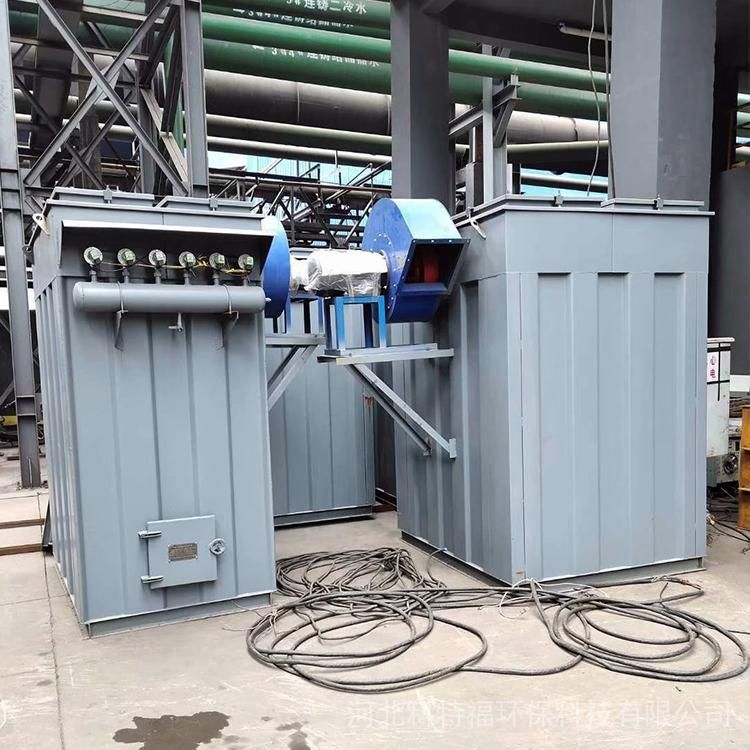

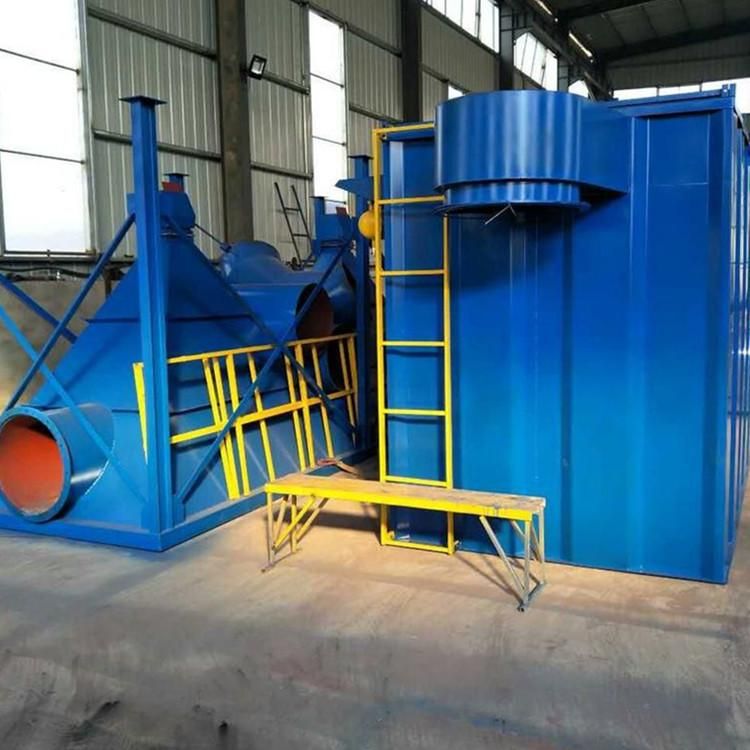

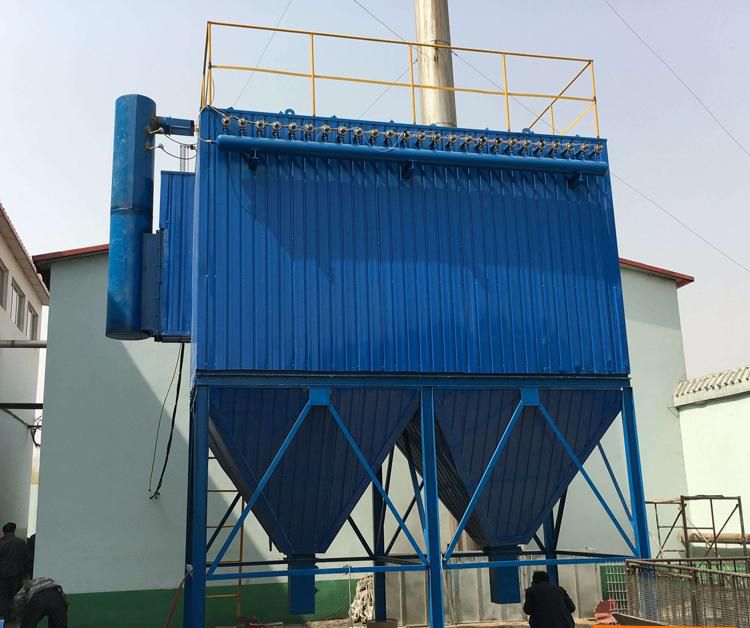

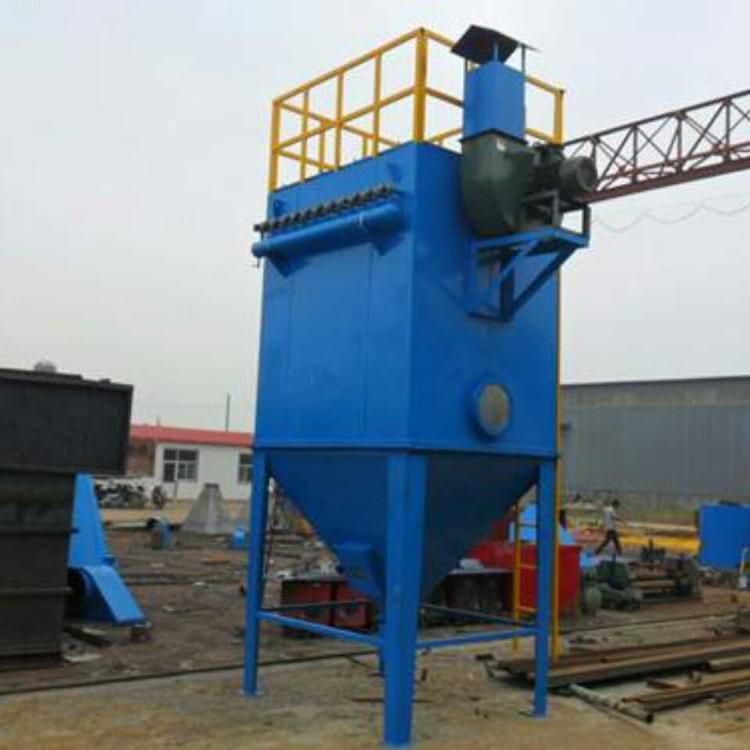

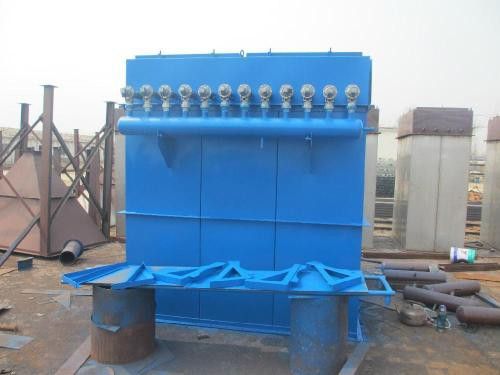

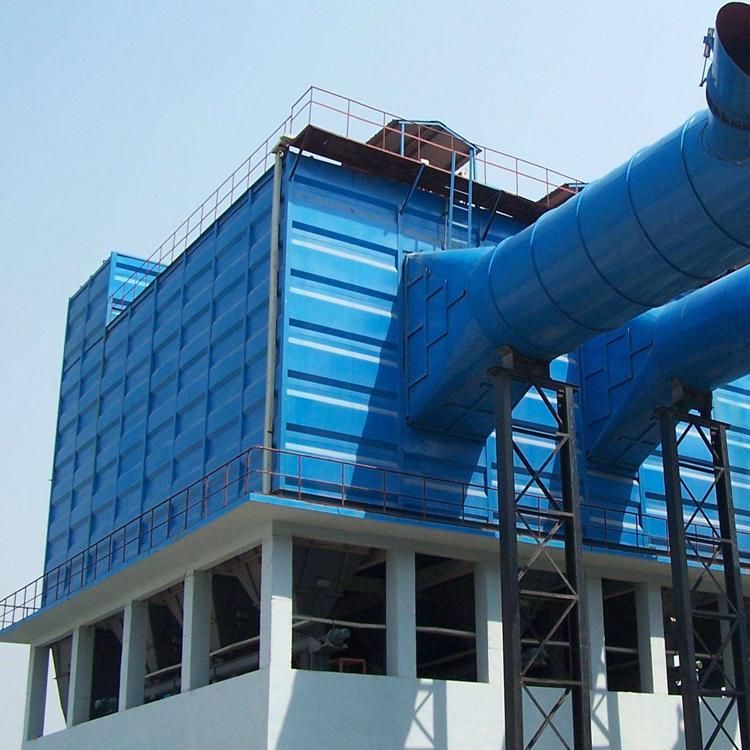

现场使用图
