产品介绍

FMQD型气箱式脉冲袋式除尘器的材质一般采用涤纶针刺毡，允许使用温度小于120℃，是专为水泥厂库顶，库底．皮带输送及局部尘源除尘而设计的。也可以用于其它行业的局部尘源除尘用，以及用户于寒冷地区，当室外采暖计算温度≤-25℃时，要设热装置。

FMQD型气箱式脉冲袋式除尘器可广泛用于水泥厂的破碎、包装、库顶、熟料冷却机和各种磨机等收尘系统、如用于煤磨收尘、要增设防燃防爆措施，收尘器结构也相应的改变，还适合含尘浓度特高的气体的收尘，如带O-Sep洗粉机的粉磨系统，气体含尘浓度高达1000G/M3以上，采用本系列收尘器收尘，可不设置旋风收尘器作一级收尘。除用于水泥工业外也适用冶金、化工、机械和民用锅炉等废气的收尘，本系列收尘器滤袋的材质一般采用涤纶针刺毡，允许使用温度小于120℃。如滤袋采用芳纶针刺毡，其允许使用温度可达210℃。但这种材质的滤料价格昂贵。如处理的废气温度高于上述滤料的允许温度，废气进入收尘器之前应采取降温措施。

FMQD型气箱式脉冲袋式除尘器具有体积小处理风量大，结构紧凑，使用方便可靠等优点。从气箱式脉冲袋式除尘器上下来的粉尘可直接排除入仓内。也就是说可直接落在皮带上。含尘气体由除尘器下部进入气箱式脉冲袋式除尘器，经滤袋过滤后，清洁空气由引风机排出。气箱式脉冲袋式除尘器工作一段时间后，滤袋上的粉尘逐渐斩增多致使使滤袋阴力上升，需要进行除尘器清灰，清灰完毕后，除尘器又正常进行工作。

FMQD型气箱式脉冲袋式除尘器特别适用于质轻、粒细、粘性粉尘的空气净化，克服了分室反吹清灰强度不够，喷吹脉冲清灰相过滤同时进行的缺点，大大提高了滤袋清灰效果，提高过滤速度，气箱式脉冲袋式除尘器即省清灰能耗又可以延长滤袋寿命。

FMQD型气箱式脉冲袋式除尘器可广泛用于水泥厂的破碎安装、库顶、熟冷却机和磨机等收系统。布袋除尘器系列产品共有33种规格，每室的袋有32、64、96、128袋四种，滤袋长度有2450mm和3060mm两种，收尘效率可达99.9%以上，净化后气体的含尘浓度小于100mg/m3（标）。

结构特点

（1）壳体部分：包括清洁室（或称气体净化箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管：过滤室内设有滤袋及其骨架。

（2）灰斗及卸灰机构：卸灰斗可按不同系列、不同进口粉尘浓度，分别设置螺旋输送机、空气输送斜槽和刚性叶轮卸料器（卸灰阀）。

（3）进出风箱体：包括进出风管路及中隔板。单排（或单列）结构布置在壳体一侧，双排（或称双列）结构布置在壳体中间：32系列较小无箱体，进出风管路分别接于灰斗与清洁室上。

（4）脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。

（5）压缩空气管路及减压装置、油水分离器、油雾器等。

（6）支柱及立式笼梯、栏杆。

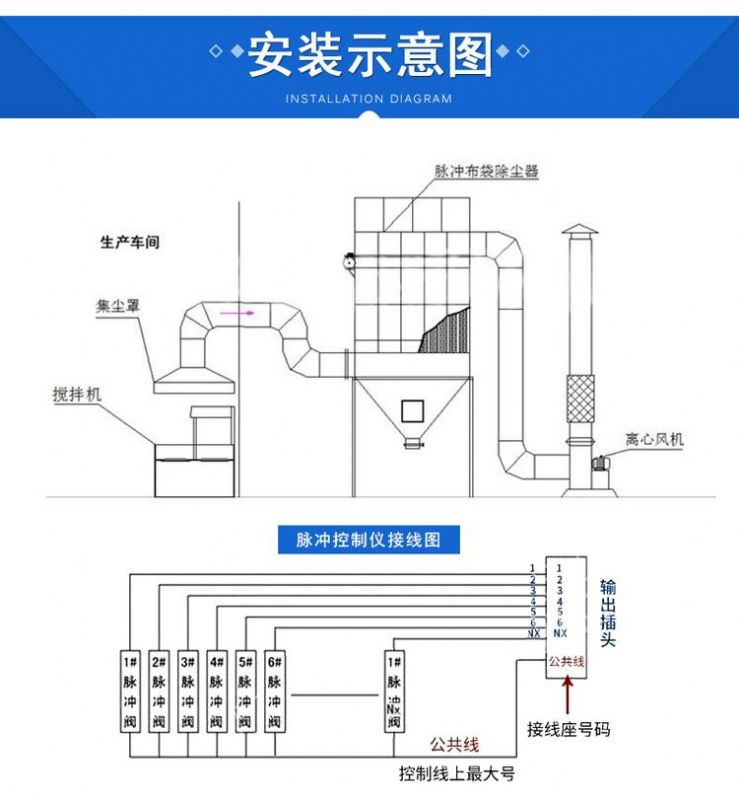

安装示意图

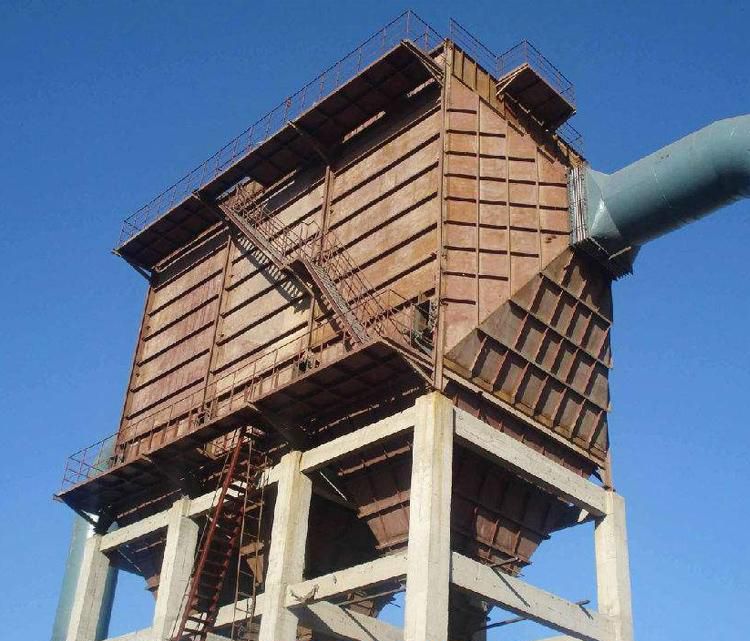

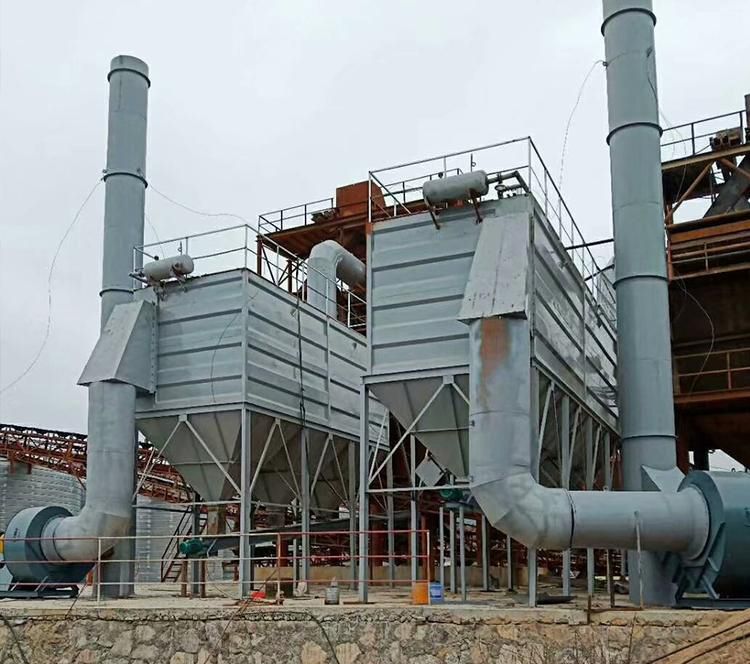

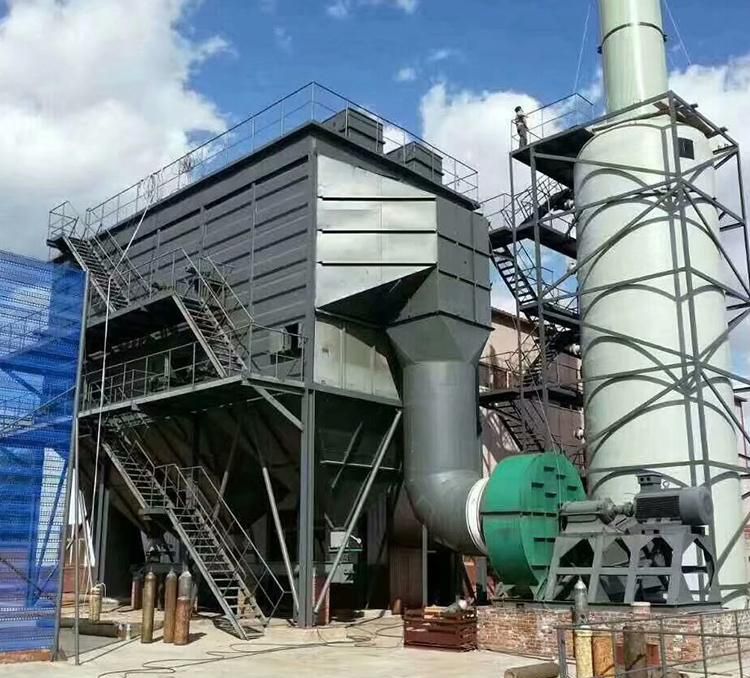

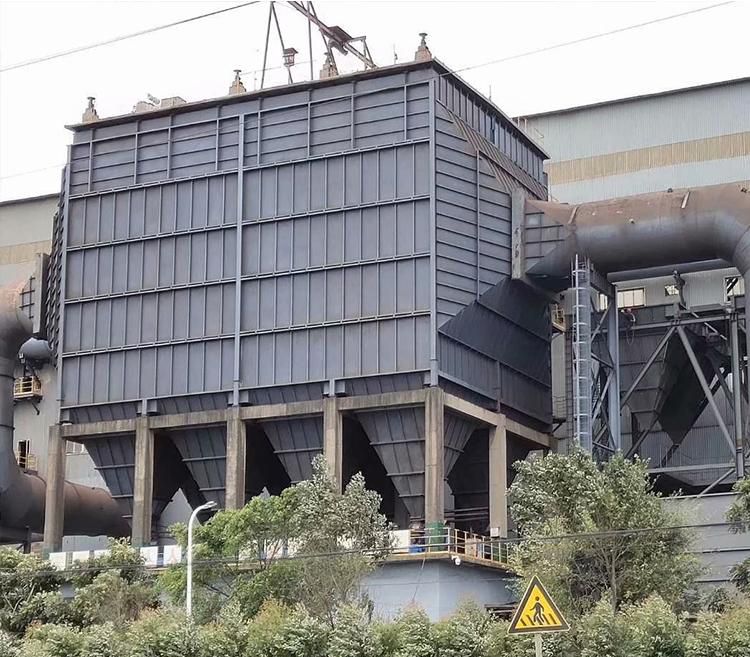

现场安装图
