产品简介

　　CTZ系列永磁滚筒分为全磁滚筒或半磁滚筒{半磁可按用户需求制造：120° 180° 240°}：亦称磁滑轮或干式大块磁选机。其内部采用高性能硬磁材料组成复合磁系，具有磁场强度高、深度大、结构简单、使用方便、不需维修、不消耗电力，常年使用不退磁等特点。可用于水泥、磁选、矿山、钢铁、化工、耐火材料、垃圾处理等行业的选铁。与DT－75型、AD－80型通用固定式皮带输送机配套使用代替主动轮，也可与专用皮带输送机制造配套。

---

技术参数

型号 参数 项目	滚筒 直径 mm	适应 带宽 mm	筒表 磁感应 强度≈GS	筒体 转速 r/min	粉状物料 除铁能力 ≈t/h	块状物料 除铁能力 ≈t/h	重量 Kg	外型尺寸
								A	B	C	D	L
RCTB-32/40	320	400	3000	20-45	0.8	10	150	728	480	910	320	500
RCTB-32/50	320	500	3000		1	15	170	850	580	1000	320	600
RCTB-32/65	320	650	3000		2	20	190	1000	730	1215	320	750
RCTB-40/40	400	400	3000		1.5	15	170	728	480	910	400	500
RCTB-40/50	400	500	3000		2	20	240	850	580	1000	400	600
RCTB-40/65	400	650	3000		2.8	30	365	1000	730	1215	400	750
RCTB-40/80	400	800	3000		8	55	470	1300	880	1455	400	900
RCTB-50/50	500	500	3000		3.5	30	360	850	580	1000	500	600
RCTB-50/65	500	650	3000		4.5	40	450	1000	730	1215	500	750
RCTB-50/80	500	800	3000		10	65	600	1300	880	1455	500	900
RCTB-63/65	630	650	3000		7	45	710	1000	730	1215	630	750
RCTB-63/80	630	800	3000		10	80	800	1300	880	1455	630	900
RCTB-63/100	630	1000	3500		12	120	980	1500	1080	1785	630	1100
RCTB-80/80	800	800	4000		12	100	1010	1300	880	1455	800	900
RCTB-80/100	800	1000	4000		15	140	1300	1500	1080	1785	800	1100
RCTB-100/120	100	1200	4000		20	180	1580	1750	1180	2015	1000	1200

注：该产品磁场强度拥有：2000GS、3000GS、3800GS、4500GS、6000GS、8000GS、等型号，用户订货时需注明。

---

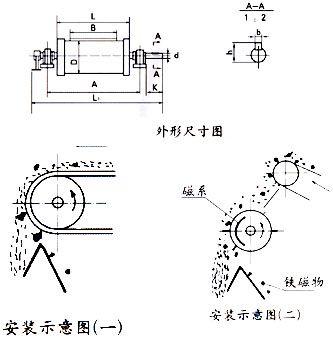

外形尺寸及安装示意图
