RCDC系列风冷自缷式电磁除铁器
产品简介
RCDC系列风冷自缷式电磁除铁器：是在RCDA系列风冷悬挂式电磁除铁器的基础上增加了驱动电机、滚筒、带刮板的缷铁胶带等组成的缷铁机构。在工作过程中缷铁机构自动将缷铁皮带上吸附的铁磁性物质抛到除铁器以外的集铁箱内，无需停电人工清理，实现了除铁自动化。在钢铁厂、水泥厂等行业多用于矿渣除铁和保护辊压机、立磨、破碎机等重要设备。

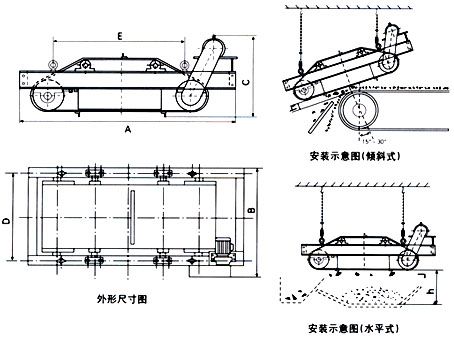

安装示意图及主要技术参数
技术参数
| 型号 参数 项目 | 适应 带宽 mm | 额定 吊高 h=mm | 物料 厚度 <=mm | 励磁 功率 <=kw | 磁场 强度 >=mT | 驱动 功率 <=kw | 适应 带速 <=m/s | 重量 kg | 外形尺寸mm | ||||
| A | B | C | D | E | |||||||||
| RCDC-5 | 500 | 150 | 100 | 1.2 | 60 | 1.5 | 4.5
| 1080 | 1900 | 965 | 720 | 750 | 1030 |
| RCDC-6 | 600/650 | 180 | 120 | 2 | 60 | 1.5 | 1350 | 2000 | 1170 | 810 | 800 | 1150 | |
| RCDC-6.5 | 650 | 200 | 150 | 3 | 70 | 2.2 | 1550 | 2200 | 1370 | 820 | 888 | 1233 | |
| RCDC-8 | 800 | 250 | 200 | 4 | 70 | 2.2 | 2180 | 2500 | 1420 | 860 | 1031 | 1300 | |
| RCDC-10 | 1000 | 300 | 250 | 6 | 70 | 3.0 | 3390 | 2700 | 1700 | 880 | 1231 | 1500 | |
| RCDC-12 | 1200 | 350 | 300 | 8 | 70 | 3.0 | 4160 | 3000 | 1850 | 950 | 1505 | 1700 | |
| RCDC-14 | 1400 | 400 | 350 | 12 | 71 | 4.0 | 5500 | 3500 | 2070 | 1020 | 1674 | 1950 | |
| RCDC-16 | 1600 | 450 | 400 | 14 | 71 | 4.0 | 6900 | 3700 | 2270 | 1050 | 1874 | 2400 | |
| RCDC-18 | 1800 | 500 | 450 | 20 | 73 | 5.5 | 8900 | 4300 | 2570 | 1160 | 2100 | 2850 | |
| RCDC-20 | 2000 | 500 | 500 | 30 | 73 | 5.5 | 10500 | 4600 | 2750 | 1300 | 2200 | 3100 | |
备注：另拥有超 强磁力型RCDC-T：磁场强度T1型90mT、T2型120mT、T3型150mT供选择。
RCDC-16系列风冷自缷式电磁除铁器工作现场图

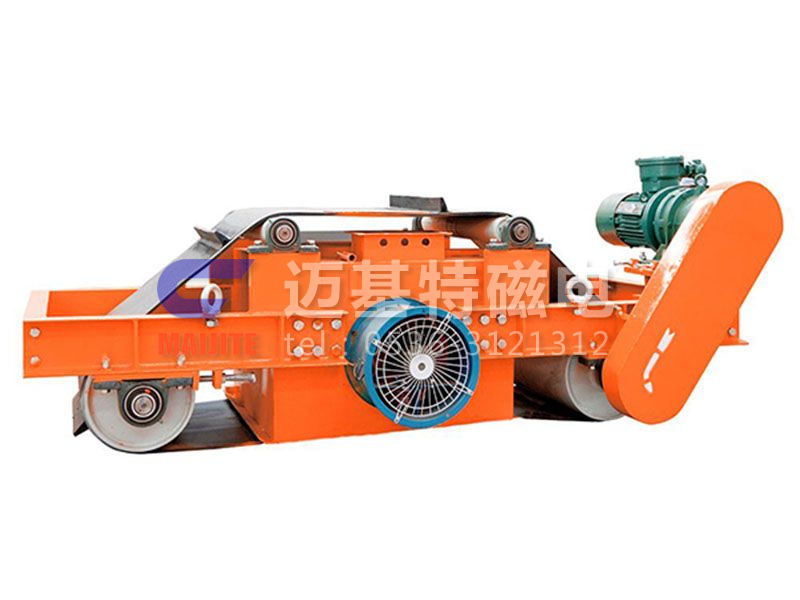

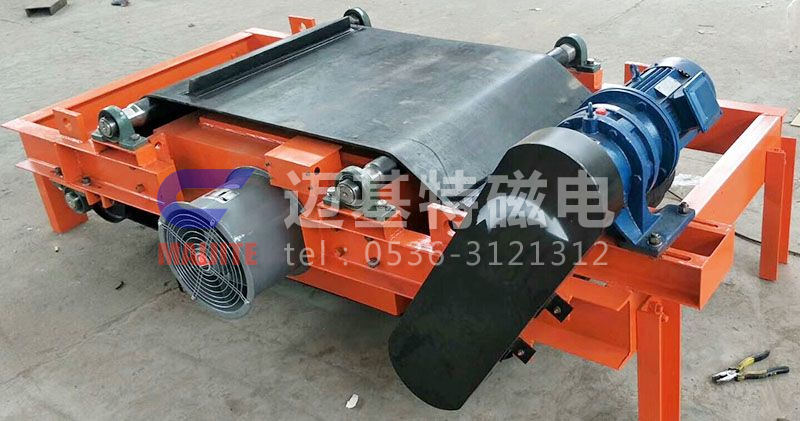

RCDC系列风冷自缷式电磁除铁器成品图
